Arduino's in de modelbouwwereld
Arduino zijn handige programmeerbare chips, die veel toegepast worden in de modelbouw voor de aansturing van led-verlichting, seinen en wissels. Enig gevoel voor computerprogrammering is wel handig, maar geen must. Het is vooral durven proberen. Er kan weinig aan stuk. Op het internet zijn gratis cursussen te vinden en er is een handig boek 'Arduino voor Dummies'. Op deze pagina verschijnen wat praktijk voorbeelden van onze leden.
Brandweer auto met knipperlichten
Hugo Booister heeft een schaal N brandweerauto van knipperlichten voorzien.

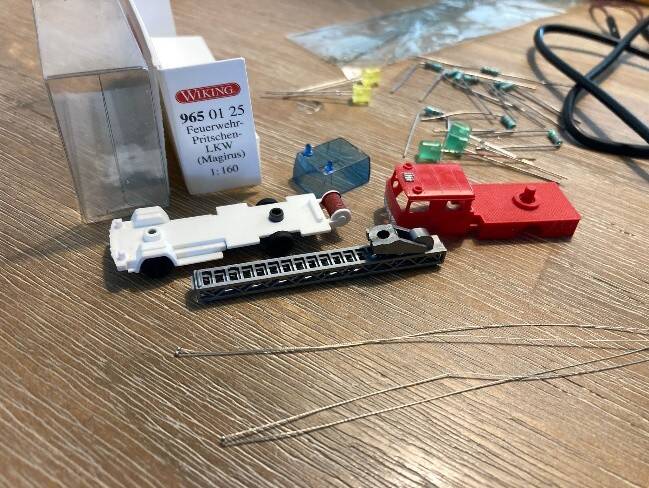

Bij dit project heb ik de volgende onderdelen gebruikt:
- Wiking brandweer 965 01 25 LKW Magirus
- 2 micro smd leds blauw
- Arduino nano
- 2 weerstanden van 560 Ohm

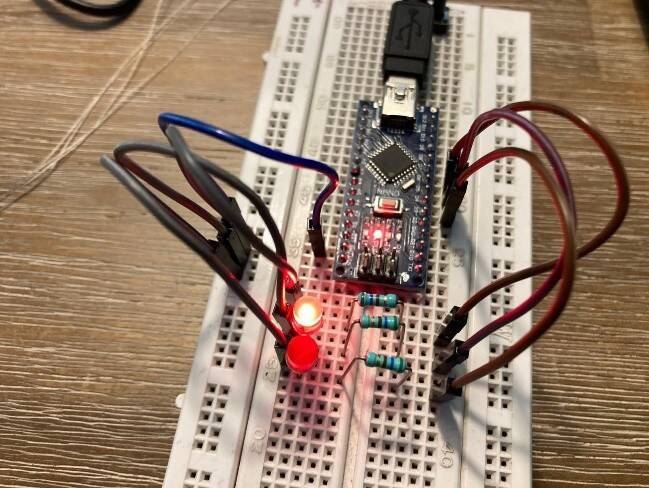

Met hulp van ChatGPT heeft Hugo de volgende sketch geschreven:
const int redLed = 3; // PWM pin voor rode LED
const int blueLed = 5; // PWM pin voor blauwe LED
int brightness = 0; // Huidige helderheid (0–255)
int fadeStep = 10; // Helderheid per stap
bool fadingUp = true; // Richting van de fade
bool redOn = true; // Welke LED is actief
unsigned long prevMillis = 0;
const unsigned long fadeInterval = 10; // ms tussen stappen
void setup() {
pinMode(redLed, OUTPUT);
pinMode(blueLed, OUTPUT);
analogWrite(redLed, 0);
analogWrite(blueLed, 0);
}
void loop() {
unsigned long now = millis();
if (now - prevMillis >= fadeInterval) {
prevMillis = now;
// Pas helderheid toe
if (redOn) {
analogWrite(redLed, brightness);
analogWrite(blueLed, 0);
} else {
analogWrite(blueLed, brightness);
analogWrite(redLed, 0);
}
// Update fade richting
if (fadingUp) {
brightness += fadeStep;
if (brightness >= 255) {
brightness = 255;
fadingUp = false;
}
} else {
brightness -= fadeStep;
if (brightness <= 0) {
brightness = 0;
fadingUp = true;
redOn = !redOn; // Wissel van kleur na uitfaden
}
}
}
}

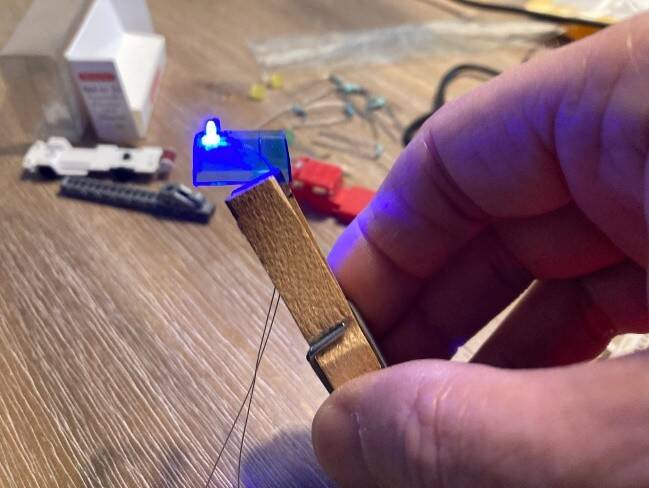

Hugo heeft de brandweerwagen uit elkaar gehaald en de leds met secondengel onder de zwaailichten gelijmd. Wat nog moet gebeuren is dat de onderzijde van de leds zwart geschilderd moet worden om het doorschijnen tegen te gaan.

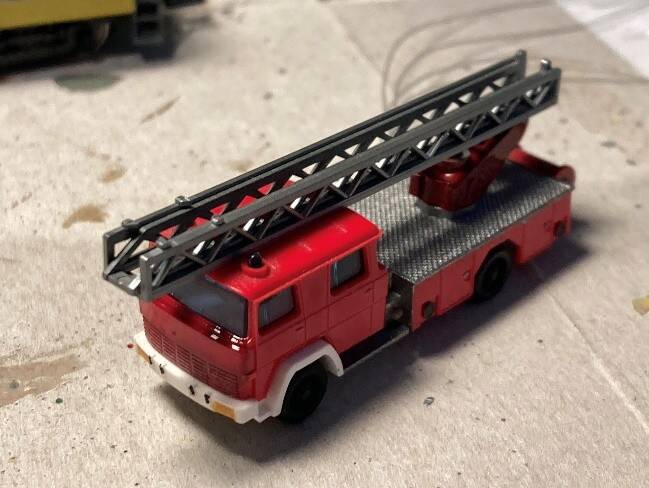

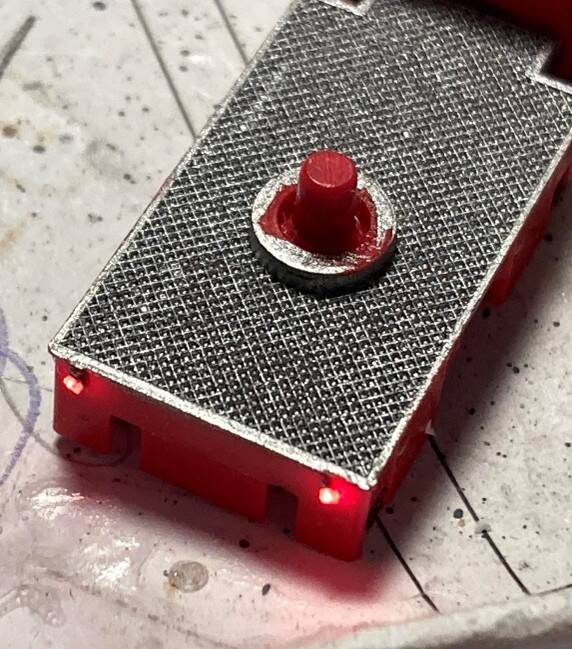

De wagen zal nog verlichting voor en achter gaan krijgen en er moet nog wat schilderwerk aan gedaan worden. Intussen zijn het platform en de traptreden al ijzerkleurig geverfd en is de wagen voorzien van blanke lak. Hierdoor is het plastic al meer gaan glimmen zodat het wat meer op autolak lijkt. Ook zijn de achterlichten vervangen door rode microleds.
